一、ZW32M-12户外真空断路器的产品概述

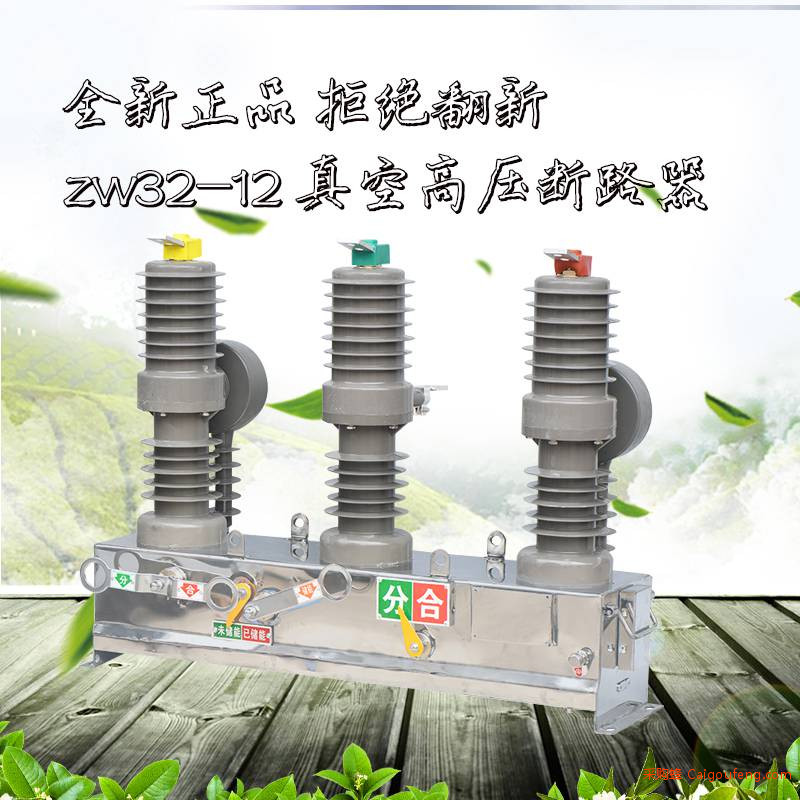

ZW32M-12型户外高压智能真空断路器，是世卓电气自主研发的一种综合保护户外智能开关。它主要由真空断路器本体和控制器的及外置电压互感器三大部分组成，三者通过航空插座及户外密封电缆进行电气连接，具有故障检测功能，保护控制功能和通讯功能，能可靠判断、检测开关进、出线侧的毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

断路器采用永磁操动机构，断路器机械寿命为3万次,3万次之内无需检修、调整，实现了高可靠，长寿命。

性能特点:该型产品采用永磁操作机构进行操作;由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。

二、企业资讯

柳市低压电器、虹桥电子元器件***市场分别被称为“中国电器之都”、“电子元器件基地”。乐清市现有40多万人在全国各地经商务工、办企业、建市场，建立了覆盖全国的市场信息网和乐清产品营销网络。

2017年全市地区生产总值（GDP）947.45亿元，比上年增长9.1%。其中，***产业增加值21.50亿元，增长3.3%；***产业增加值416.88亿元，增长7.1%；第三产业增加值509.06亿元，增长11.5%。人均地区生产总值（按户籍人口计算）72905元，按年平均汇率折算为10798美元，增长10.2%。三次产业结构从2016年的2.5：48.4：49.1调整为2.3：44.0：53.7，三产比重***超过50%

三、运输、验收及贮存

1、 运输

运输时必整台装入封闭的包装箱内加以固定。运输过程中不得翻转、倾斜，需采取防震措施。超吊断路器本体时，勾在箱体上的四个吊环，不得直接搬运环氧绝缘筒。超吊断路器带隔离开关时，重心偏于隔离开关侧，起吊时应缓慢进行。
2、验收
用户收到断路器后应进行如下验收工作:
   1)检查包装是否损坏；
   2)对照产品装箱单检查文件、附件是否***；
   3)检查断路器铭牌上的技术参数、产品合格证是否符合订货要求。
3、贮存
   本断路器应存放在干燥、通风、防潮、防震及防有害气体侵袭的室内，长期存放应定期检查环境是否符合要求。装箱、开箱和保管应在干燥的室内进行，对产品及各部件要进行核对是否完整和相符。

四、结构特点：

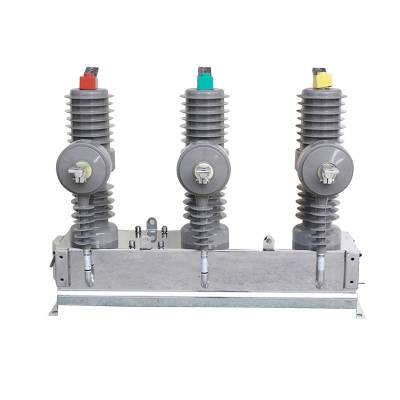

该断路器是由操动机构、导电回路、绝缘系统、密封件及壳体组成，整体结构为三相共箱式。操动机构可配手动或电动弹簧操动机构；断口在灭弧室内，使用寿命长，开断容量大。
断路器内置多抽头电流互感器作过流保护用。断路器内外绝缘为复合绝缘，箱体内部为干燥空气，具有体积小、重量轻、外形美观、操作维护简便等特点。在断路器本体的基础上加装隔离开关，本体与隔离为组装式结构。
   整修断路器一隔离开关组合电器具有可靠联锁，在分段开关时，具有明显而安全的断口。在该产品上加装电源变压器和集中控制器，可实现配电保护自动化。
